QJ35B型变压比电桥性能指标

一、用途及特点

1、QJ35B型是采用电阻比例式原理的交流电桥，用它能直接测量电力变压器的变压比及其相对误差，是电力行业测试设备。

2、QJ35B型是QJ35A型发展产品，主要特点如下：

a. 适用范围：QJ35A型只能测量中小功率变压器，QJ35B型不仅能测量中小功率变压器，还增加大功率低变比变压器测试功能，适应电力行业不断发展的需要。

b. 电路结构；与QJ35A型相比，QJ35B型不用调压器和电压指示表。由变压比测量盘兼作试验电压调节；减轻重量，简化操作，加快测试速度，提高工作效率，使仪器性能有很大提高。

c. 采用高灵敏度交流指零仪，体积小，功耗低、灵敏度高，抗干扰能力强，测试精度高。

d. 试验电压与AC220V市电隔离，并设有误操作保护电路，大大提高安全系数。

e. 电桥体积小，重量轻，造型美观。

二、主要技术指标

1、使用环境条件

a. 参比条件：温度20℃±5℃，相对湿度40%～60%；

b. 标称条件：温度5℃～40℃，相对湿度25%～80%。

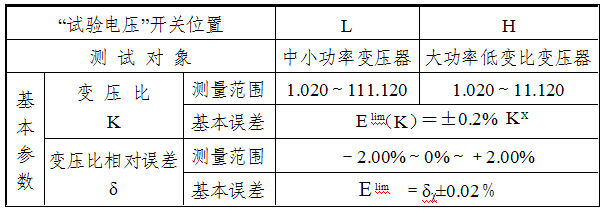

2、基本参数及技术指标见表1

* 表中KX、δX分别为变压比测量盘和相对误差滑盘的读数值。

3、试验电压见表2

4、指零仪

a. 调零：指零仪具有机械和电气调零装置，电气调零范围不小于±5格。

b. 灵敏度：灵敏度可以调节；在灵敏度zui高条件下，电桥平衡后，当K值读数盘或δ误差滑盘变化一个基本误差（0.2%）时，指零仪偏转不小于2格；实测：当K值读数盘或δ误差变化0.02%时，指零仪偏转≥1格。

5、安全指标

a. 绝缘电阻：电路与金属外壳之间，绝缘电阻不小于50MΩ（测试电压为2kV）；

b. 电压试验：电路对金属外壳之间，应能承受45～65HZ实际正弦波交流电压2kV，历时1min试验而不击穿、无放电现象。

6、电源：AC（220±22）V，45～60HZ，功耗约90W。

7、外形尺寸：450mm×300mm×175mm。

8、质量（重量）：约9kg。
