如何计算串级试验变压器容量及电压？

由几台单台试验变压器组成是串级式高压试验变压器的主要运行特点，单台试验变压器具有电压低、容量小、重量轻的特点，所以极易于进行安装和运输，也造成了串级式高压试验变压器自身的特点，而且其既可以实现单台试验变压器通过串接之后形成高几倍的状态，进而实现电压组合使用，同时也可以直接分离成几套单台试验变压器单独进行使用要求如下：

那么这个技术参数我们看出三台试验变压器的是同电压等级不同容量的。那么问题是这三台串级试验变压器的总电压能升多高，操作台总容量应该配多大？

下面我们可以探讨一下关于串级变压器的相关问题：

串级试验变压器有什么好处？

串级试验变压器，体积小，重量轻，易于搬运及运输。对于高电压等级下的试验变压器，更经济结构更简单。由于串级由多个单台试验变压器组合而成，可单独升压，避免一台故障整套不能使用的尴尬局面。

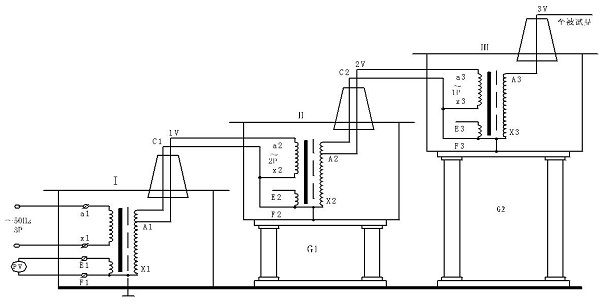

串级试验变压器的接线如下图：

当两台试验变压器串级使用时，级与第二级试验变压器容量之比是2：1，总容量是级容量，总电压是两台试验变的高输出电压之和，那么输出电流就是总容量与总电压之比。例如：5kVA/50kV与3kVA/50kV两台试验变串级使用时，总容量为5kVA，总电压为100kV，输出电流就是5kVA/100kV也就是50mA。

三台试验变压器串级使用，例如上述型号分别是10kVA/50kV、5kVA/50kV、3kVA/50kV，那么三台容量之比就是3：2：1，总容量同样也是级试验变压器容量10kVA，而总电压就是三台试验变压器的电压之和，也就是说总电压输出为150kV。

故上述问题可以很清晰的回答出来，因为三台都是同50kV电压等级的试验变压器，所以总电压就是三台试验变压器的输出电压之和150kV。而容量是遵从3:2:1的关系。那么总容量就是级试验变压器的容量，而操作台是与整套系统的容量一致的，所以操作台应配置与级试验变压器同容量的10kVA。

不过我们需要注意的是，不管是两级或是三级串，输出电流严禁超出后一级的额定电流。

总结起来我们可以这样记忆：

串级试验变压器，各级电压要一致。

两串容量二比一，三串容量三二一。

总体电压需求和，系统容量前级。
