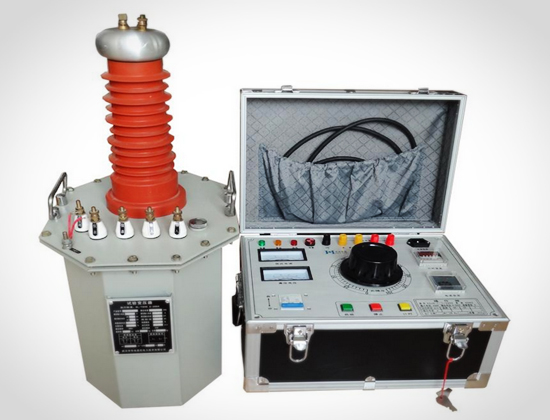

YDQ-5KVA/50KV高压试验变压器应用及性能特点
一、YDQ系列轻型高压试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所*的试验仪器。
YDQ轻型高压试验变压器选配组成交直流试验变压器
电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
二 、YDQ-5KVA/50KV高压试验变压器
1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。
2、试验变压器技术参数 规格 容量
(KVA) 低压侧 高压侧 测量
变比 阻抗
电压% 空载
电流% 质量
kg 外形尺寸
长*宽*高
mm*mm*mm
电压
(V) 电流
(A) 电压
(KV) 电流
(mA)
1.5/50 1.5 200 7.5 50 30 500 10 ＜4 19.4 200*275*640
3/50 3 200 15 50 60 500 10 ＜4 27 240*300*690
5/50 5 200 25 50 100 500 10 ＜4 52 250*355*710
10/50 10 200 50 50 200 500 10 ＜4 80 260*375*750
15/50 15 400 37.5 50 300 500 8 ＜4 120 270*420*800
20/50 20 400 50 50 400 500 8 ＜4 140 285*440*820
30/50 30 400 75 50 600 500 8 ＜4 155 295*386*840
50/50 50 400 125 50 1000 500 8 ＜4 184 320*416*910
10/100 10 400 50 100 100 1000 10 ＜4 135 350*475*1300
15/100 15 400 37.5 100 150 1000 8 ＜4 150 510*390*1320
20/100 20 400 50 100 200 1000 8 ＜4 215 540*400*1340
30/100 30 400 75 100 300 1000 8 ＜4 250 560*410*1360
50/100 50 400 125 100 500 1000 8 ＜4 290 600*460*1410
10/150 15 200 50 100 66.7 1500 8 ＜4 180 265*380*1750
20/150 30 400 50 150 133.3 1500 8 ＜4 200 510*390*1800
30/150 30 400 75 150 200 1500 8 ＜4 280 560*430*1800
50/150 50 400 125 150 333.3 1500 8 ＜4 340 640*490*1850
综上所述YDQ轻型高压试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中*的重要设备. 尊敬的客户：
